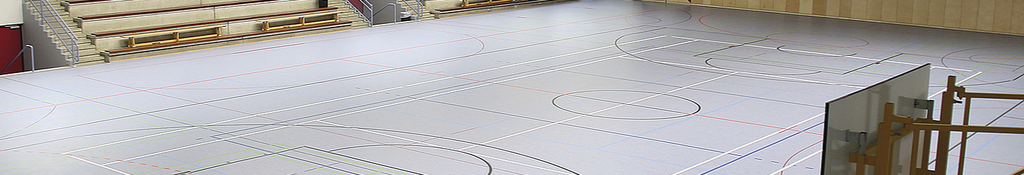

Roth športové a pružinové podlahové vykurovanie

• pre všetky športové podlahové konštrukcie

Pre plošne elastické pružné podlahy ponúka Roth špeciálne vyvinuté riešenie systému Pipefix.

Nosné prvky na uchytenie a bezpečné upevnenie systémových rúrok vo vypočítanej vzdialenosti pokládky pozostávajú z prefabrikovaného plastového profilu s integrovanými držiakmi rúrok. Pomocou koordinovaných upevňovacích konzol je možné nosné prvky systému Roth Pipefix optimálne integrovať do príslušnej konštrukcie pružnej podlahy bez ohľadu na zvolenú izolačnú vrstvu. Možná je aj inštalácia priamo na izolačnú vrstvu alebo na existujúci podklad. Systém je modulárny a pozostáva len z niekoľkých systémových komponentov s vysokým stupňom prefabrikácie. Je možná kombinácia s rôznymi konštrukciami pružných podláh od rôznych výrobcov športových podláh.

Architekti, projektanti a statici majú potrebnú slobodu pri navrhovaní na realizáciu akéhokoľvek typu využitia.

Konštrukcia systému (zdola nahor)

1. Nosný podklad
2. Vrstva proti vlhkosti podľa DIN 18195
3. Vyrovnanie výšky
4. Izolačná doska Roth PU 36 mm so systémom Roth pipefix a systémovou rúrkou Roth DUOPEX S5® 20 mm (usporiadanie medzi vyrovnaním výšky)
5. Pružinový prvok
6. Dvojitý výkyvný nosník
7. Modul slepej podlahy
8. Modul športového parketu

Výhody:

• flexibilita v konštrukcii podlahy špecifickej pre daný objekt, ako aj v izolačných vrstvách
• systémové riešenia Roth je možné integrovať do všetkých športových a odpružených podláh
• optimálny komfort a ideálne povrchové teploty
• podporné prvky Pipefix vyrobené z prefabrikovaného vysoko kvalitného plastu
• integrované podpery potrubí a voliteľné komponenty na inštaláciu do odpružených podláh
• rýchla realizácia veľkých povrchov na reguláciu teploty
• jednoduchá inštalácia a údržba
• odolné, pevné systémové potrubia Roth v osvedčenej technológii S5 CoEx
• energeticky úsporné systémové riešenie na reguláciu teploty v športových a multifunkčných halách

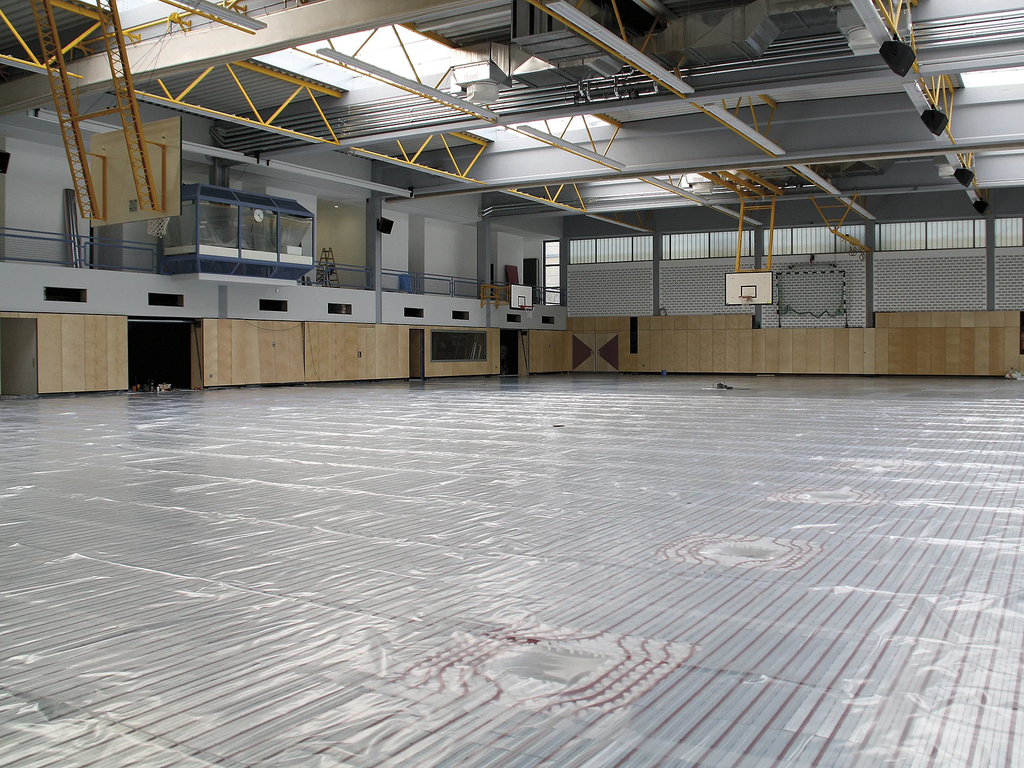

Systém suchej výstavby Roth ClimaComfort pre podlahové vykurovanie športových priestorov
rýchla realizácia veľkých teplotne regulačných plôch

Systém suchej výstavby Roth ClimaComfort pre športové podlahové konštrukcie

Okrem klasických systémov podlahového vykurovania ponúka Roth aj vhodné systémové riešenia na reguláciu povrchovej teploty pre všetky ostatné športové podlahové konštrukcie. Povrchovo elastické športové podlahy s elastickou vrstvou (sendvičová konštrukcia) sa realizujú so systémom suchej výstavby Roth ClimaComfort alebo panelovým systémom Roth ClimaComfort. Zmiešané elastické športové podlahy konštrukčných typov A a B podľa DIN V 18032-2 je možné realizovať aj v súlade s normami a prakticky v kombinácii s rôznymi systémovými riešeniami Roth pre systémy podlahového vykurovania a chladenia.

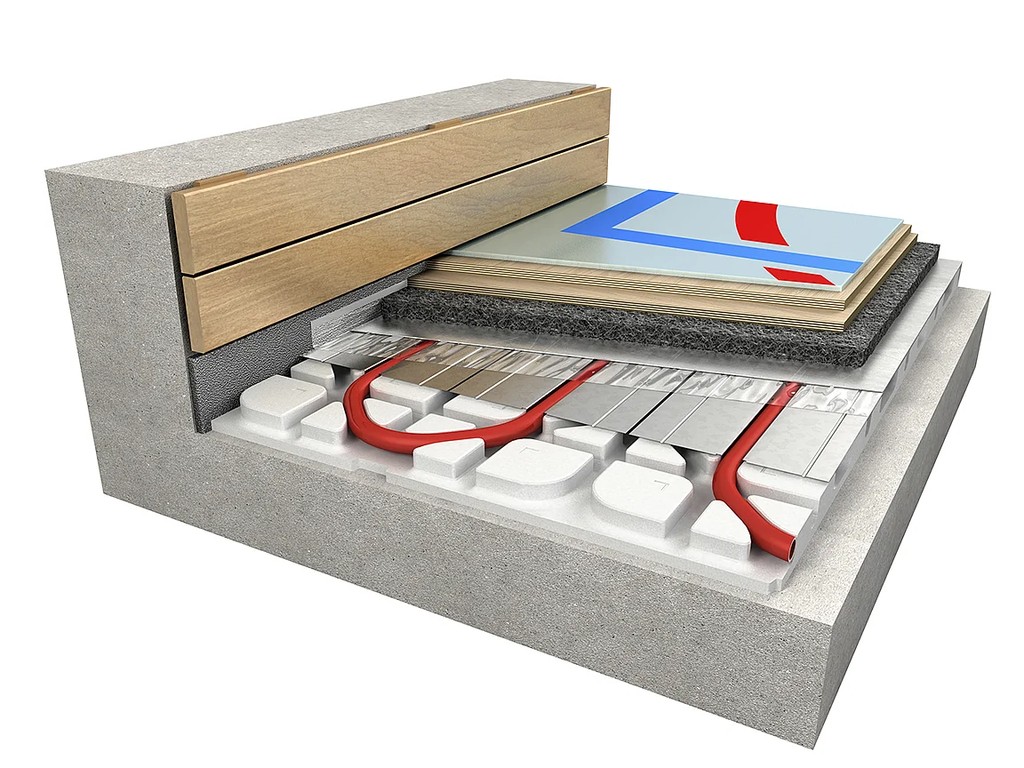

Systémová štruktúra (zdola nahor)

1. Nosný podklad
2. Vrstva proti vlhkosti podľa DIN 18195
3. Výškové vyrovnanie
4. Systémová doska pre suchú výstavbu Roth ClimaComfort PS 30 SE
5. Tepelne vodivá lamela Roth
6. Systémová rúra Roth Alu-Laserflex 14 mm
7. Krycia fólia Roth PE
8. Krycia fólia
9. Elastická vrstva športovej podlahy
10. Preglejková doska
11. Preglejková doska
12. Vrchná vrstva (športové a viacúčelové podlahy)

• flexibilita pri návrhu pre daný objekt
• optimálny komfort
• ideálne povrchové teploty
• podporné prvky Pipefix pre pružné podlahy
• rýchla realizácia
• jednoduchá inštalácia a údržba
• odolné systémové potrubia Roth
• energeticky úsporné systémové riešenie

Roth aplikácie pre veľké plochy
Priemyselné a vonkajšie vykurovanie Pipefix

Systém Roth Pipefix – odolný voči všetkým zaťaženiam

Systém Pipefix zároveň ponúka flexibilitu pri pokládke potrubí a rozmery potrubí od 20 do 25 mm, čo sa týka spôsobov pokládky a vzdialeností pokládky. Vďaka svojej flexibilite sa dá ľahko inštalovať do všetkých podlahových, stenových a stropných konštrukcií špecifikovaných zákazníkom a prispôsobiť individuálnym požiadavkám projektu.

Systém Roth Pipefix sa používa všade tam, kde sú kladené individuálne projektové požiadavky na technológiu inštalácie potrubí pre systémy sálavého vykurovania a chladenia.

Okrem bytovej výstavby sa systém používa v priemyselných halách, obchodných a kancelárskych priestoroch, na výstavách, v múzeách, na univerzitách, v školách, kostoloch, športových a multifunkčných halách, v systémoch vykurovania otvorených priestorov a trávnikov pri výstavbe štadiónov.

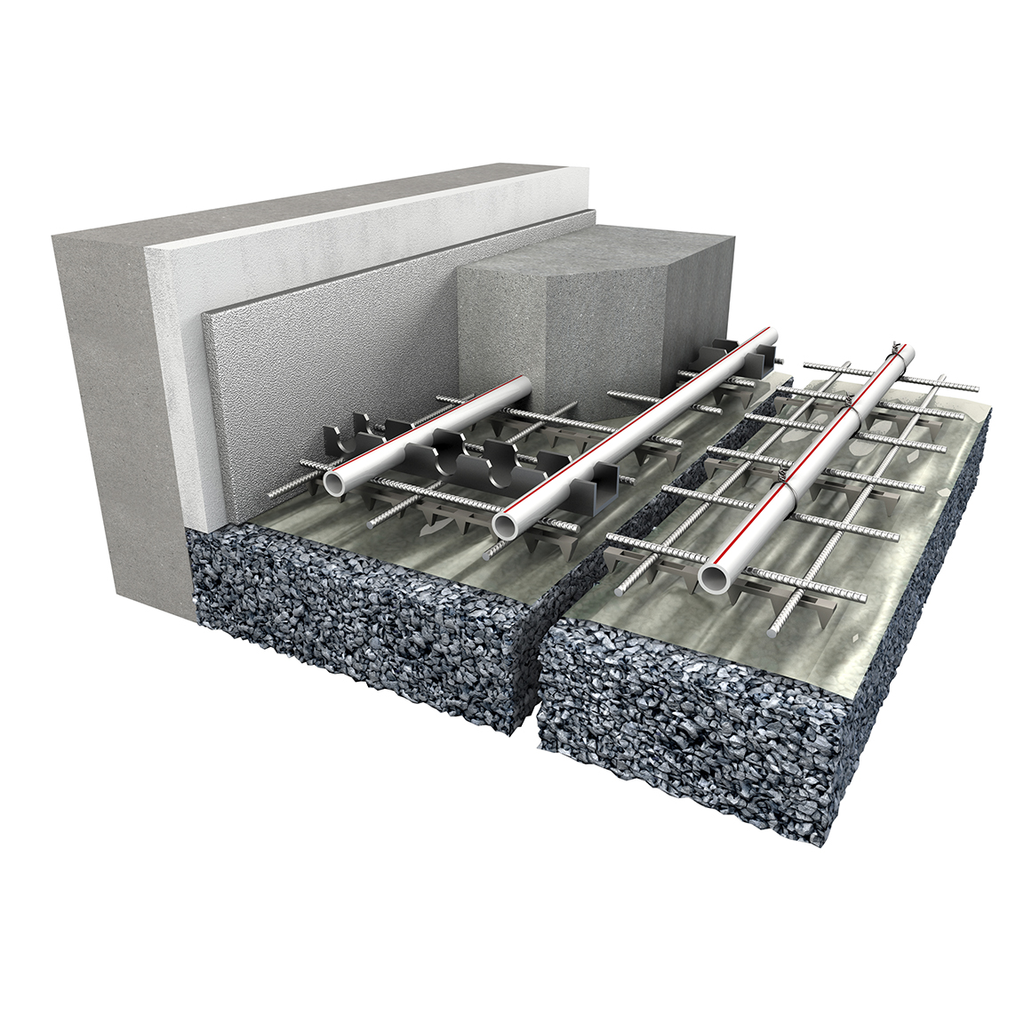

Štruktúra systému (zdola nahor)

1. Priemyselné panelové vykurovanie
2. Základná vrstva (čistá vrstva)
3. Vrstva proti vlhkosti podľa DIN 18195
4. Betónová vrstva rozkladajúca zaťaženie so spodnou vrstvou výstuže
5. Systém Roth Pipefix a systémová rúra Roth DUOPEX S5® 25 mm

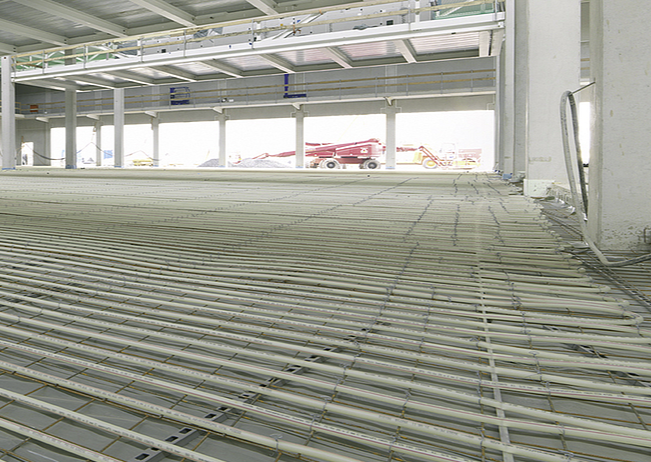

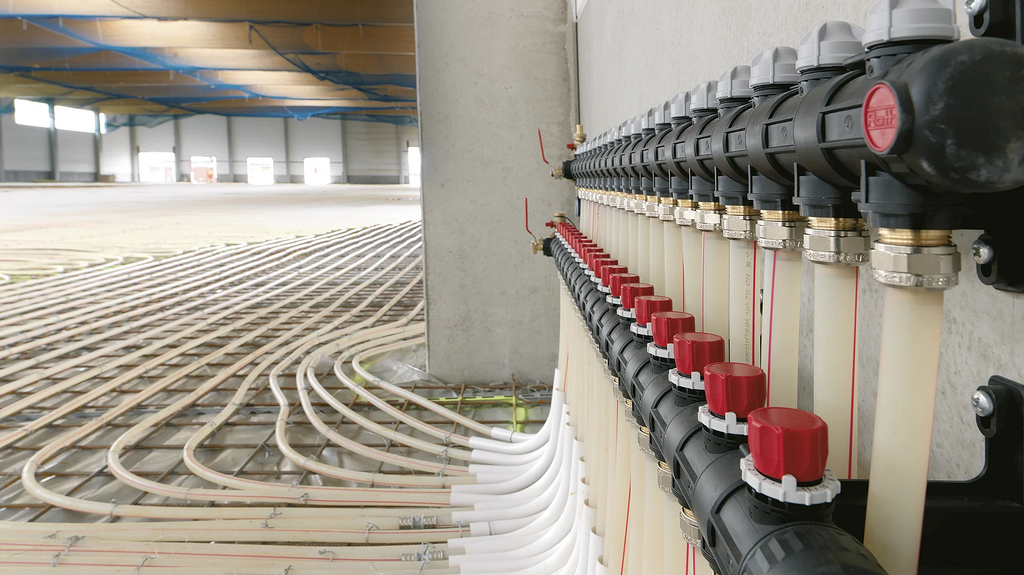

Priemyselné panelové vykurovanie Roth – odoláva aj vysokým statickým požiadavkám

Pre vysoké požiadavky na zaťaženie v halách, kde sa nachádzajú ťažké stroje, prevádzkujú sa vysokozdvižné vozíky a nákladné vozidlá, vykonáva sa údržba lietadiel alebo sa prevádzkujú výškové sklady a logistické centrá, je nevyhnutná vysokovýkonná podlahová konštrukcia. Priemyselný podlahový vykurovací systém Roth tiež šetrí energiu vďaka nízkym teplotám vykurovacej vody. Príjemné teploty v pobytovej zóne, ktoré smerom k stropu klesajú, vytvárajú optimálny teplotný profil v miestnosti.
Procesné a odpadové teplo z výroby sa dá ideálne využiť na vykurovanie priemyselného panelového vykurovacieho systému Roth. To minimalizuje prevádzkové náklady a investičné náklady sa vrátia už po krátkom čase. Priemyselné panelové vykurovanie Roth sa dá integrovať do všetkých stropných a podlahových konštrukcií špecifikovaných statikou a je vhodné pre všetky druhy betónu (železobetón, oceľobetón, valcovaný betón).

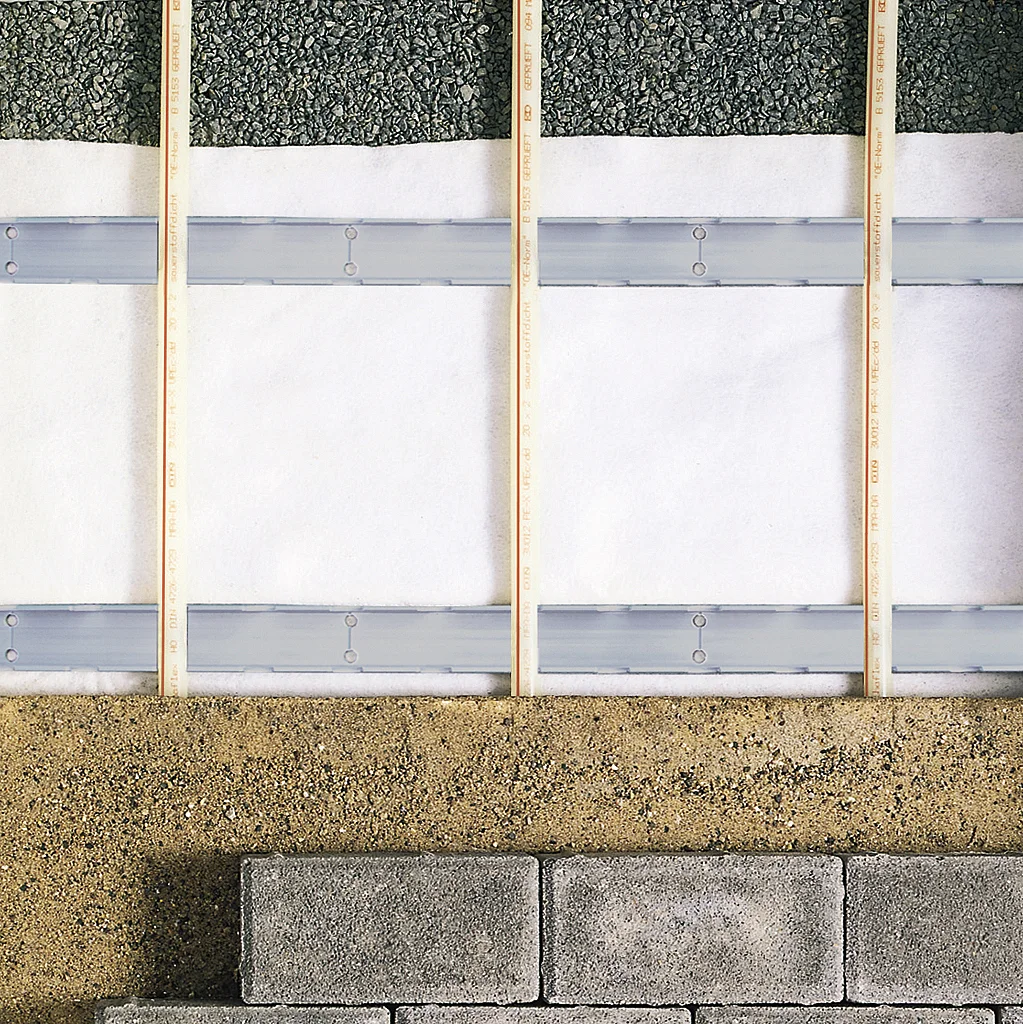

Vonkajšie vykurovanie Roth

Vonkajší vykurovací systém Roth je navrhnutý na ekologickú kontrolu snehu a ľadu na parkovacích plochách, príjazdových rampách, umývačkách áut alebo otvorených priestranstvách v peších zónach. Bezpečnosť chodcov a vozidiel je zaručená bez použitia posypových materiálov. Eliminujú sa náklady na posypové a odpratávacie služby.

• flexibilná pokládka potrubí
• efektívna konštrukcia podlahy
• šetrí energiu vďaka nízkym teplotám prietoku
• optimálny profil teploty v miestnosti
