Systémy plošného vykurovania a chladenia by mali zabezpečiť optimálne prispôsobenie sa poveternostným podmienkam.

Požiadavkám užívateľov a súčasne ponúkať maximálnu hospodárnosť a čo najlepšie využitie energie.

V EnEV pre plošné vykurovanie a chladenie sú nezbytné zariadenia pre riadenie a reguláciu v závislosti na napr. vonkajšej teplote a izbová kontrola teploty.

Komponenty regulačnej technológie Roth spĺňajú stanovené požiadavky. Takisto sú optimálne prispôsobené prevádzkovému režimu vykurovacích a chladiacich systémov Roth.

Ovládacie prvky Roth sú samozrejme kryté rovnako ako ostatné systémové komponenty povrchových vykurovacích a chladiacich systémov Roth rozsiahlymi záručnými službami uvedenými v záručnom liste spoločnosti Roth.

Roth ponúka koncepty regulácie na mieru pre všetky svoje systémy podlahového vykurovania a chladenia. Spĺňajú predpisy a štandardy, rovnako ako špecifické požiadavky užívateľov. Tieto koncepcie zahŕňajú systémy riadenia spotreby a priestorovej teploty pre prevádzkové režimy „vykurovania“ a „vykurovania / chladenia“. Z hľadiska ovládania jednotlivých miestností je prenos signálu možný cez kábel 230 V alebo 24 V alebo bezdrôtový prenos.

Existujú rozhrania k zdrojom tepla a moderným komunikačným systémom. Systémy sú rovnako vhodné ako pre nové budovy, tak i pre rekonštrukcie.

Roth EnergyLogic Touchline bezdrôtové regulačné systémy pre jednotlivé miestnosti

Riadiaci systém EnergyLogic Touchline bol kompletne inovovaný. Vysoko kvalitné, moderné riadiace jednotky so senzorovými tlačidlami v bielej alebo čiernej farbe ponúkajú jednoduché uvedenie do prevádzky a ovládania, spolu s vysokou úrovňou prevádzkového pohodlia a vynikajúcim spektrom funkcií. Pripojovací modul Touchline pre pripojenie 24V servopohonov ponúka širokú škálu možností pripojenia a komunikácie.

Systémové potrubia Roth – správne riešenie pre každú aplikáciu

Výber správneho potrubného systému závisí od príslušného stavebného objektu a potrieb majiteľa budovy. Podľa špecifických požiadaviek objektu na systém sálavého vykurovania a chladenia získate perfektné riešenie s rúrami v osvedčenej a jedinečnej technológii S5 CoEx. Vďaka päťnásobnej koextrúzii v jednej výrobnej sérii zaisťuje sendvičový materiál systémových rúr Roth optimálnu priľnavosť medzi vrstvami rúr. Roth ponúka nasledujúce systémové rúry s najvyššími štandardmi kvality:

Všetky rúry sú vyrobené s použitím osvedčenej a jedinečnej 5-vrstvovej technológie CoEx. Vďaka tomu sú navzájom neoddeliteľne spojené, čím vytvárajú sendvičový materiál s vysokou odolnosťou a trvanlivosťou.

5 vrstiev – 5 istôt

Systémové rúry Roth ponúkajú maximálnu odolnosť vďaka svojim mechanickým, tepelným a chemickým vlastnostiam:

• ochrana kyslíkovej bariérovej vrstvy EVOH pred mechanickým poškodením a škodlivými vonkajšími vplyvmi, ako je teplo a vlhkosť,
• najvyššia odolnosť voči deformácii spôsobenej bodovým mechanickým zaťažením,
• optimálna ochrana remeselníkov v oblasti sálavých vykurovacích a chladiacich systémov v súlade s nemeckými zmluvnými pravidlami pre verejné zákazky (VOB),
• dlhá životnosť vďaka zabráneniu výmeny kyslíka,
• optimalizovaná lineárna rozťažnosť v úzkom tolerančnom poli vďaka 5 vrstvám.

Interaktívne prepojenie prostredníctvom inovatívneho a patentovaného výrobného procesu
V patentovanom výrobnom procese sa všetkých päť vrstiev systémového potrubia DUOPEX S5 koextruduje a následne sa zosieťuje. To zaisťuje, že molekulárne väzby poskytujú absolútnu stabilitu 5-vrstvového potrubia nielen v jednotlivých vrstvách, ale aj medzi nimi. Zosieťovanie zlepšuje mechanické, tepelné a chemické vlastnosti systémového potrubia DUOPEX S5® a zaisťuje dodatočné bezpečnostné rezervy.

Tieto potrubia sú jadrom dokonale naplánovaného a optimálne fungujúceho systému sálavého vykurovania a chladenia.
Systémové potrubia Roth DUOPEX S5, X-PERT S5+ a ClimaComfort S5 sa vyrábajú s použitím osvedčenej a jedinečnej 5-vrstvovej technológie CoEx.

Pitná voda je potravina

Chceme zachovať jej kvalitu

Konvenčné materiály, spojovacie materiály a spôsoby pripojenia sa v mnohých oblastiach a regiónoch nemôžu používať na inštalácie pitnej vody kvôli neustále sa meniacej kvalite vody. Rôzne faktory, ako sú príliš vysoké alebo príliš nízke hodnoty pH pitnej vody, voľná kyselina uhličitá, chloridy atď., vedú k problémom s koróziou v konvenčných systémoch pitnej vody a následne k dodatočnému zaťaženiu pitnej vody.

Konvenčné inštalačné systémy a materiály už neodolávajú daným podmienkam. Systém pitnej vody Roth ponúka riešenie proti inkrustáciám, usadeninám a korózii. Je navrhnutý ako univerzálny, kompletný systém pre všetky varianty inštalácie v modernej stavebnej technológii a spája mnoho výhod.

Všetky systémové komponenty boli vyvinuté s ohľadom na praktické aplikácie a sú navzájom optimálne zladené. Systém pitnej vody Roth sa vyznačuje najlepšími materiálmi, kontrolovanou výrobou a certifikáciou systému DVGW.

Všetky systémové komponenty systému pitnej vody Roth spĺňajú požiadavky novelizovaného nariadenia o pitnej vode a normy DIN 50930-6. Systém pitnej vody Roth sa môže bez váhania použiť pre všetky kvality pitnej vody.

Využitie akumulačnej sily betónu s reguláciou teploty betónového jadra Roth

Regulácia teploty betónového jadra Roth Isocore umožňuje reguláciu teploty budovy pre vykurovanie a chladenie integráciou potrubného systému vedúceho vodu priamo do plných betónových stropov a stenových komponentov, čím sa využíva ich akumulačná kapacita. Nové kancelárske a administratívne budovy s veľkými akumulačnými hmotnosťami budov sú obzvlášť vhodné pre reguláciu teploty betónového jadra Roth Isocore. Vďaka nízkym teplotám systému vo vykurovacom režime a relatívne vysokým teplotám systému v chladiacom režime je možné systém regulácie teploty betónového jadra Roth Isocore vynikajúco kombinovať s regeneratívnymi generátormi energie, ako sú systémy tepelných čerpadiel.

Systém regulácie teploty betónového jadra Roth Isocore je energeticky úsporná, ekonomická a na budúcnosť orientovaná systémová technológia pre celoročnú reguláciu teploty budovy, ktorá vo veľkej miere zohľadňuje aj ekologické aspekty.

Roth Isocore® riadená aktivácia teploty jadra využíva pevné stavebné prvky štruktúry budovy.

Roth Isocore® riadená aktivácia teploty jadra využíva pevné stavebné prvky štruktúry budovy, napr. betónové stropy a steny ako tepelnú akumuláciu pre celoročnú reguláciu teploty budovy pre vykurovanie a chladenie.

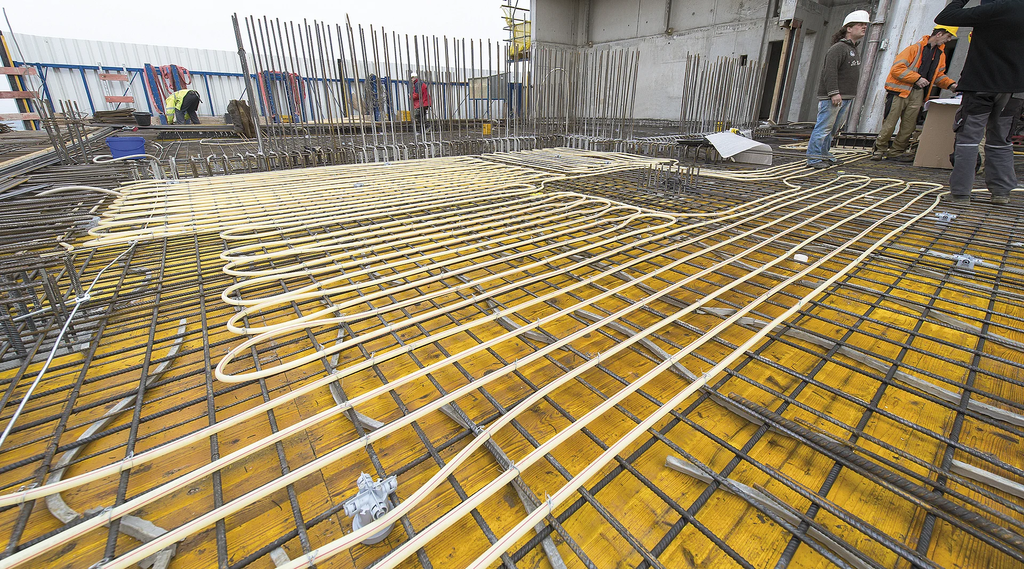

V tomto systéme sú trubky, ako výmenníky tepla, ktorými prúdi voda, integrované priamo do betónových stavebných prvkov pri konštrukcii škrupiny budovy. Roth systémové riešenia tepelných rozvodov umožňujú umiestnenie tepelných výmenníkov do aktivovaných stavebných prvkov v súlade so špecifickými požiadavkami na stavby a spôsob využitia.

Nízke teploty systému pri vykurovaní  a pomerne vysoké teploty chladiacej vody pre letnú prevádzku umožňujú integráciu systémov výroby energie z obnovitelných zdrojov  a energeticky efektívnu  a nákladovo efektívnu prevádzku. Projektové a inštalačné plánovanie pre riadenie teploty betónu Roth Isocore® je založené na individuálnych požiadavkách na stavbu. Požiadajte odborného konzultanta spoločnosti Roth o individuálne plánovanie projektov.

Systém suchej výstavby Roth ClimaComfort pre športové podlahové konštrukcie

Okrem klasických systémov podlahového vykurovania ponúka Roth aj vhodné systémové riešenia na reguláciu povrchovej teploty pre všetky ostatné športové podlahové konštrukcie. Povrchovo elastické športové podlahy s elastickou vrstvou (sendvičová konštrukcia) sa realizujú so systémom suchej výstavby Roth ClimaComfort alebo panelovým systémom Roth ClimaComfort. Zmiešané elastické športové podlahy konštrukčných typov A a B podľa DIN V 18032-2 je možné realizovať aj v súlade s normami a prakticky v kombinácii s rôznymi systémovými riešeniami Roth pre systémy podlahového vykurovania a chladenia.

Roth ClimaComfort® kompaktný systém je systém vykurovania a chladenia pre rekonštrukcie a je všeobecne inštalovaný na existujúcej vrstve (poter, pôvodná podlaha). Systémova trubka Roth ClimaComfort je vložená do tenkého, rýchloschnúceho nivelačného poteru. Mimoriadne nízka výška inštalácie a výsledná vysoká reakčná rýchlosť systému otvárajú nové možnosti plánovania a inštalácie. Systém je registrovaný a monitorovaný spoločnosťou DIN CERTCO. Samolepiaca systémova doska je nalepená na podkladovú plochu.

Špeciálna konštrukcia dosiek s podrezaním umožňuje spoľahlivú inštaláciu systémovej trubky Roth ClimaComfort® S5 vo forme „slimák alebo meander“ s rastrom 75 mm. Uhlopriečne uloženie je možné v rozteči 105 mm bez akýchkoľvek dodatečných pomôcok. V závislosti od výrobcu nivelačného prostriedku celková montážna výška začína na 17 mm.

Celková pohoda v starých aj nových stavbách

Panelové systémy Roth ClimaComfort premieňajú podlahy, steny a stropy na vysoko účinné a rýchlo reagujúce energetické povrchy na vykurovanie a chladenie. Roth ponúka jeden typ panelov pre všetky aplikácie. S maximálnym komfortom sú náklady na skladovanie a inštaláciu minimálne.
Na rozdiel od bežných nástenných radiátorov poskytuje panelové systémy Roth ClimaComfort príjemnú vnútornú klímu s rovnomerným sálavým teplom zo všetkých strán. Takmer celú plochu oplotenia miestnosti je možné využiť na klimatizáciu. To poskytuje možnosť vykurovania cez podlahu a/alebo stenu v zime a chladenia cez strop a/alebo stenu v lete.

Úsporná spotreba energie a ideálna kombinácia s tepelnými čerpadlami Roth

Obzvlášť energeticky úsporný režim prevádzky systému pri vykurovaní do teploty prívodu 35 °C je ideálne prispôsobený tepelnému čerpadlu Roth. V spojení s inteligentným riadením to vedie k obrovskému potenciálu úspory energie. S tepelnými čerpadlami Roth má Roth komplexný energetický koncept, najmä pre modernizáciu a novostavby.

Konštrukcia panelu ClimaComfort umožňuje bezpečnú a jednoduchú inštaláciu potrubia. Rozmery panelov s výškou 25 milimetrov sú zladené s normou suchej výstavby (625 x 1200 mm) a je možné ich podľa potreby skrátiť tak, aby vyhovovali všetkým rozmerom miestnosti. Systémové potrubie sa jednoducho zacvakne s montážnou vzdialenosťou 10 centimetrov. Na vychýlenie potrubia slúži hlavový prvok, ktorý sa vkladá do systémového panelu.

Panel ClimaComfort pozostáva z nosného panelu EPS, ktorý je pevne spojený s hliníkovou tepelno vodivou doskou. To umožňuje rovnomerný a rýchly prenos tepelnej alebo chladiacej energie.

Metóda suchej výstavby zaisťuje krátke časy inštalácie (bez fáz sušenia) a optimálne zladené systémové komponenty zaručujú maximálnu reakčnú rýchlosť panelového systému ClimaComfort.

Stena a strop
Pri inštalácii na stenu a strop je možné panely ClimaComfort s hrúbkou 14 mm jednoducho namontovať na štandardné nosníkové konštrukcie. Na vonkajšej stene je potom možné konštrukciu jednoducho „vyplniť“ vhodnými izolačnými materiálmi.

Podlaha
Okrem panelu ClimaComfort vo veľkosti 14 je možné na konštrukciu podlahy použiť aj rozmer 16 mm.

Fraunhoferov inštitút potvrdzuje komfort panelového systému ClimaComfort
Pozitívne účinky obloženia vonkajších stien ako prvých ukazujú výsledky štúdie komfortu, ktorú vykonal Fraunhoferov inštitút pre stavebnú fyziku (IBP). Ukazuje sa tiež, že teplotná zástera eliminuje rušivý vplyv tepelných mostov. Ak je väčšia potreba vykurovania alebo chladenia, je možné obložiť aj vnútorné steny.

Systém Roth Pipefix – odolný voči všetkým zaťaženiam

Systém Pipefix zároveň ponúka flexibilitu pri pokládke potrubí a rozmery potrubí od 20 do 25 mm, čo sa týka spôsobov pokládky a vzdialeností pokládky. Vďaka svojej flexibilite sa dá ľahko inštalovať do všetkých podlahových, stenových a stropných konštrukcií špecifikovaných zákazníkom a prispôsobiť individuálnym požiadavkám projektu.

Systém Roth Pipefix sa používa všade tam, kde sú kladené individuálne projektové požiadavky na technológiu inštalácie potrubí pre systémy sálavého vykurovania a chladenia.

Okrem bytovej výstavby sa systém používa v priemyselných halách, obchodných a kancelárskych priestoroch, na výstavách, v múzeách, na univerzitách, v školách, kostoloch, športových a multifunkčných halách, v systémoch vykurovania otvorených priestorov a trávnikov pri výstavbe štadiónov.

Priemyselné panelové vykurovanie Roth – odoláva aj vysokým statickým požiadavkám

Pre vysoké požiadavky na zaťaženie v halách, kde sa nachádzajú ťažké stroje, prevádzkujú sa vysokozdvižné vozíky a nákladné vozidlá, vykonáva sa údržba lietadiel alebo sa prevádzkujú výškové sklady a logistické centrá, je nevyhnutná vysokovýkonná podlahová konštrukcia. Priemyselný podlahový vykurovací systém Roth tiež šetrí energiu vďaka nízkym teplotám vykurovacej vody. Príjemné teploty v pobytovej zóne, ktoré smerom k stropu klesajú, vytvárajú optimálny teplotný profil v miestnosti.
Procesné a odpadové teplo z výroby sa dá ideálne využiť na vykurovanie priemyselného panelového vykurovacieho systému Roth. To minimalizuje prevádzkové náklady a investičné náklady sa vrátia už po krátkom čase. Priemyselné panelové vykurovanie Roth sa dá integrovať do všetkých stropných a podlahových konštrukcií špecifikovaných statikou a je vhodné pre všetky druhy betónu (železobetón, oceľobetón, valcovaný betón).

Systém suchej výstavby Roth ClimaComfort je predurčený na použitie v starých aj nových budovách a možno ho inštalovať do všetkých typov budov, ako sú obytné, kancelárske a komerčné budovy alebo do iných budov s porovnateľným využitím.

Systém suchej výstavby Roth ClimaComfort je obzvlášť vhodný na rekonštrukcie alebo stavebné projekty, pri ktorých sa nesmie použiť mokrý poter, napríklad v pamiatkovo chránených budovách. Časy schnutia, rovnako ako pri poteroch, sa nemusia dodržiavať. Vďaka nízkej plošnej hmotnosti a nízkej montážnej výške je systém suchej výstavby Roth ClimaComfort ideálny aj na použitie pri prestavbách v podkroví alebo na drevených trámových stropoch.

Vďaka montážnej konštrukcii systémového panelu sa sálavé vykurovanie dá ľahko prispôsobiť aj zložitým geometriám miestností. Raster pokládky je možné použiť horizontálne, vertikálne a podľa potreby aj diagonálne.

Systém je registrovaný a monitorovaný DIN CERTCO.

Vyznačuje sa nízkou montážnou výškou, nízkou plošnou hmotnosťou, rýchlym uvedením do prevádzky a rýchlou reakčnou dobou.

Univerzálne použiteľné komponenty pre flexibilné riešenia

Systém suchej výstavby Roth ClimaComfort optimálne spĺňa požiadavky na inštalácie v renovačných projektoch. Pre prierezy potrubí 14 a 16 milimetrov dosahuje minimálnu montážnu výšku 25 milimetrov.

Môže sa inštalovať na existujúce, rovné a nosné podlahové krytiny, ako aj na drevené trámové konštrukcie. Perfektne zladené komponenty zaručujú ideálny celkový systém od spoločnosti Roth.

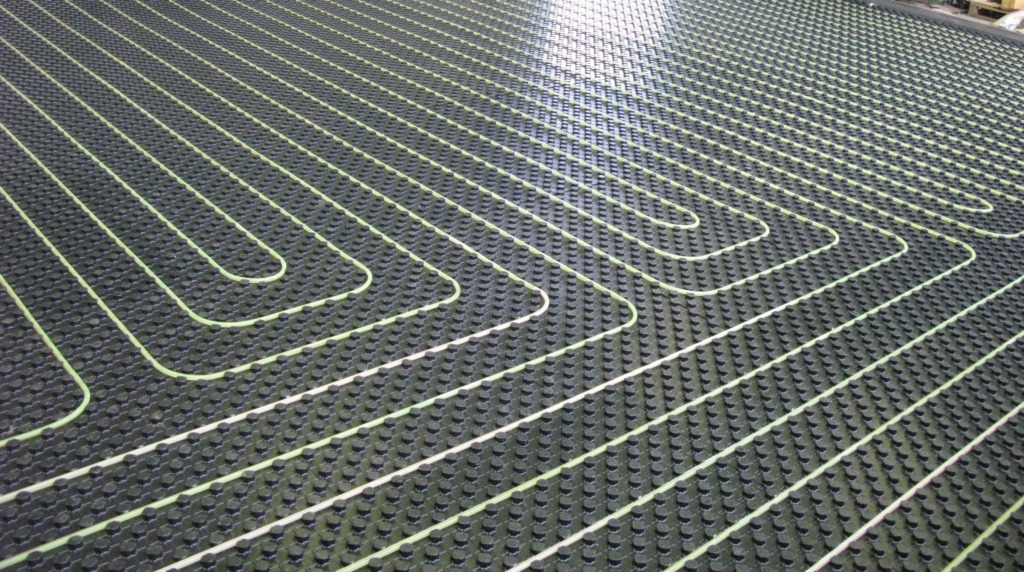

Tvar nopov umožňuje inštaláciu systémových trubiek Roth v rozmeroch ø 14 až ø 17 mm na mieste bez nutnosti použitia náradia. Je preto ideálny pre systémy podlahového vykurovania  a chladenia pod poterovými systémami. Všetky montážne vzdialenosti a tvary sú  možné v rastre 50 mm. Potrubie je možné tiež položiť diagonálne pomocou prídavnej fólie.

Upevňovacie lepiace pásky umožňujú, že zostaté kusy možno jednoducho použiť znovu, čo vám umožní  vytvoriť ekologicky šetrné inštalácie s veľmi malým množstvom odpadu. K odstráneniu dilatačných špár je možné použiť špeciálne príslušenstvo, napr. vo dverách alebo uľahčiť položenie trubiek pred rozdeľovačom.

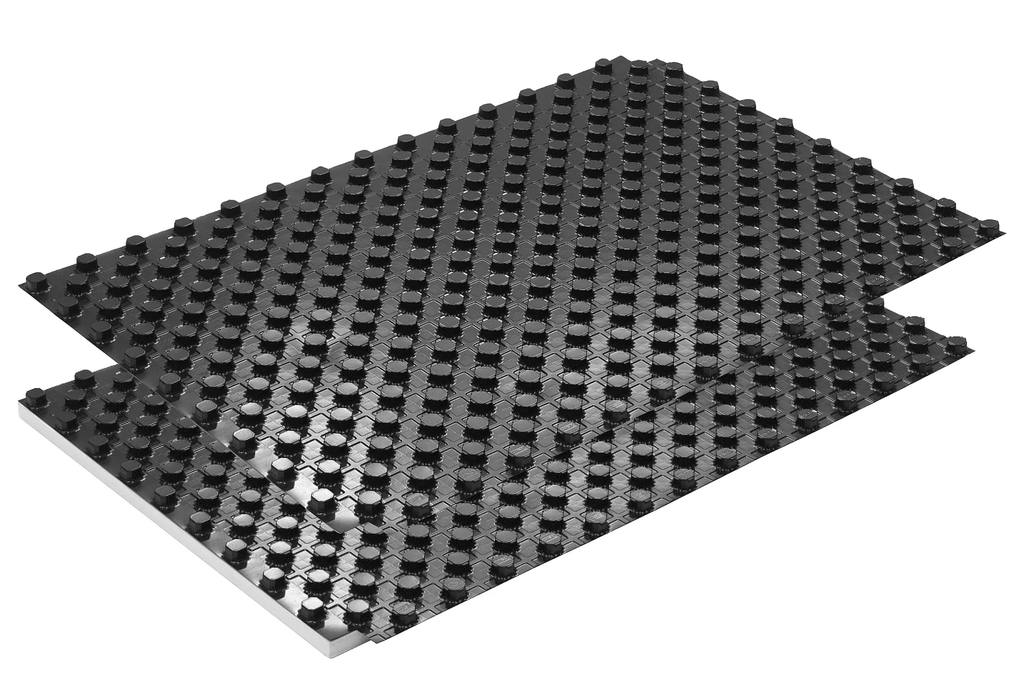

Nopové panely, ktoré sú účinné pri znižování kročajového hluku alebo pri vysokom zaťažení možno vybrať v závislosti od typu budovy a konkrétnych požiadavkách.

Pri pokládke na podkladovú tepelnú izoláciu umožňuje systém tiež použitie pochôdznej nopovej fólie. Nopová fólia je vhodná pre rozmery potrubí od 14 do 17 mm.

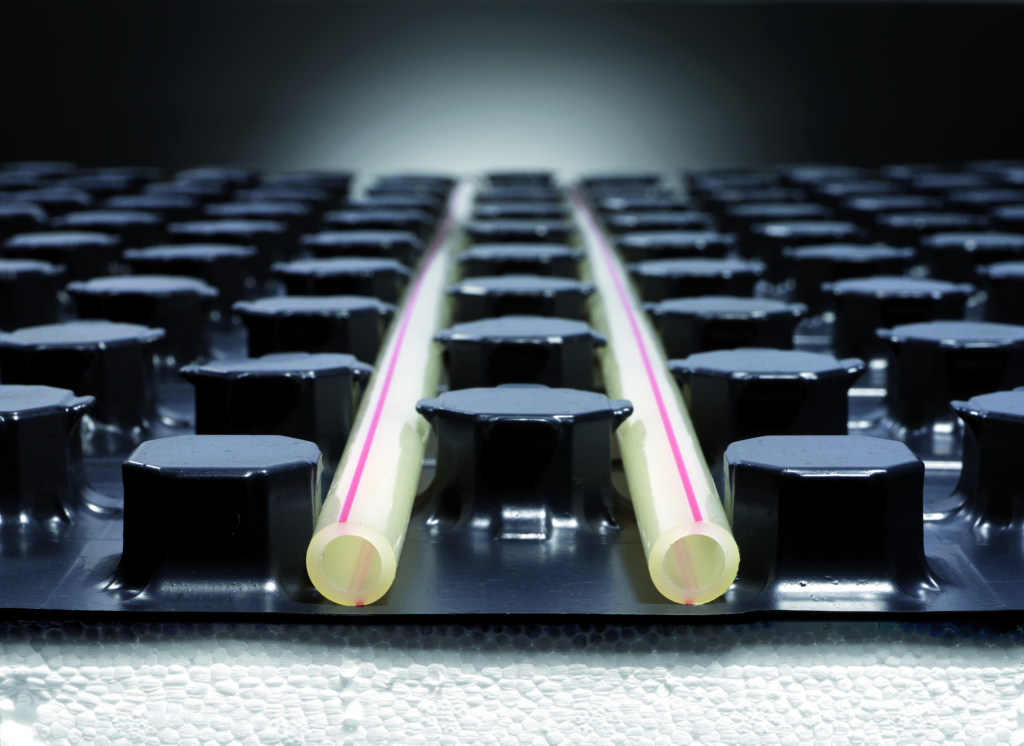

Špeciálna geometria gombíka a jeho usporiadanie tvoria perfektný základ pre pokládku systémových rúr Roth – aj pri nízkych vonkajších teplotách.
Systémová rúra Roth sa zatlačí do nopových panelov pomocou nohy bez ďalšieho náradia a počuteľne sa zaistí.
Vhodné pre všetky systémové rúry Roth od ø 14 mm do ø 17 mm.
Priestor dverí medzi dvoma miestnosťami sa dá ľahko preklenúť pomocou vyrovnávacieho gombíka Roth v spojení s vyrovnávacou fóliou Roth.

Keď sa počíta každý milimeter stavebnej výšky!

Nopový panel Roth 14-17 EPS DEO 10 sa dá použiť aj pri modernizácii bytových domov.

Approval No. 7F396-F
Approval No. 7F399-F
